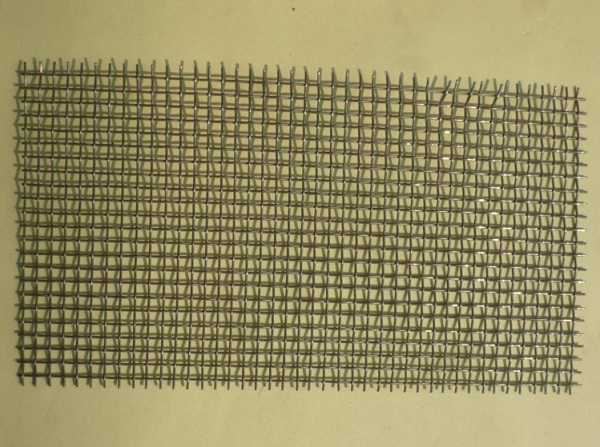

中碳鋼篩網也叫45號鋼，安平工廠一般稱作號鋼，45號鋼絲網用途多用于篩分，網床支撐，圍網等用途，相比鐵絲網材質，45號鋼的優勢是非常明顯的，無論是耐磨性，耐銹性，硬度。價格也要比鐵絲材質貴許多，客戶應該根據實際情況選用，45號鋼是GB中的叫法，也叫“油鋼”。市場現貨熱軋居多；冷軋規格1.0~4.0mm（毫米）之間。該鋼冷塑性一般，退火、正火比調質時要稍好，具有較高的強度和較好的切削加工性。該鋼材質冷塑性一般，退火、正火比調質時要稍好，具有較高的強度和較好的切削加工性，經適當的熱處理以后可獲得一定的韌性、塑性和耐磨性，材料來源方便。適合于氫焊和氬弧焊，不太適合于氣焊。焊前需預熱，焊后應進行去應力退火。
正火可改善硬度小于160HBS毛坯的切削性能。該鋼經調質處理后，其綜合力學性能要優化于其他中碳結構鋼，但該鋼淬透性較低，水中臨界淬透直徑為12~17mm，水淬時有開裂傾向。當直徑大于80mm時，經調質或正火后，其力學性能相近，對中、小型模具零件進行調質處理后可獲得較高的強度和韌性，而大型零件，則以正火處理為宜，所以，此鋼通常在調質或正火狀態下使用。
液相線溫度
1495℃左右，碳含量0.42~0.50%。
參考對應鋼號：中國GB標準鋼號45；日本JIS標準鋼號S45C/S48C；德國DIN標準材料鋼號1.0503；德國DIN標準鋼號C45；英國BS標準鋼號IC45/080A47；法國AFNOR標準鋼號CC45；法國NF標準鋼號C45；意大利UNI標準鋼號C45；比利時NBN標準鋼號C45-1；瑞典SS標準鋼號1650；西班牙標準鋼號F.114；美國AISI/SAE標準鋼號1045；國際標準化組織ISO標準鋼號C45E4。
力學性能
正火：850 ��；
淬火：840 ��；
回火：600 ；
抗拉強度：不小于600Mpa ��；
屈服強度：不小于355Mpa ；
伸長率：16% ；
收縮率：40% ��；
沖擊功：39J ��；
鋼材交貨狀態硬度：
熱軋鋼：≤229HB
退火鋼：≤197HB
主要成分為 Fe（鐵元素），且含有以下少量元素：
C：0.42~0.50%
Si：0.17~0.37%
Mn：0.50~0.80%
P： ≤0.035%
S： ≤0.035%
Cr：≤0.25%
Ni：≤0.25%
Cu：≤0.25% [1]
密度7.85g/cm3，彈性模量210GPa，泊松比0.269。 |
